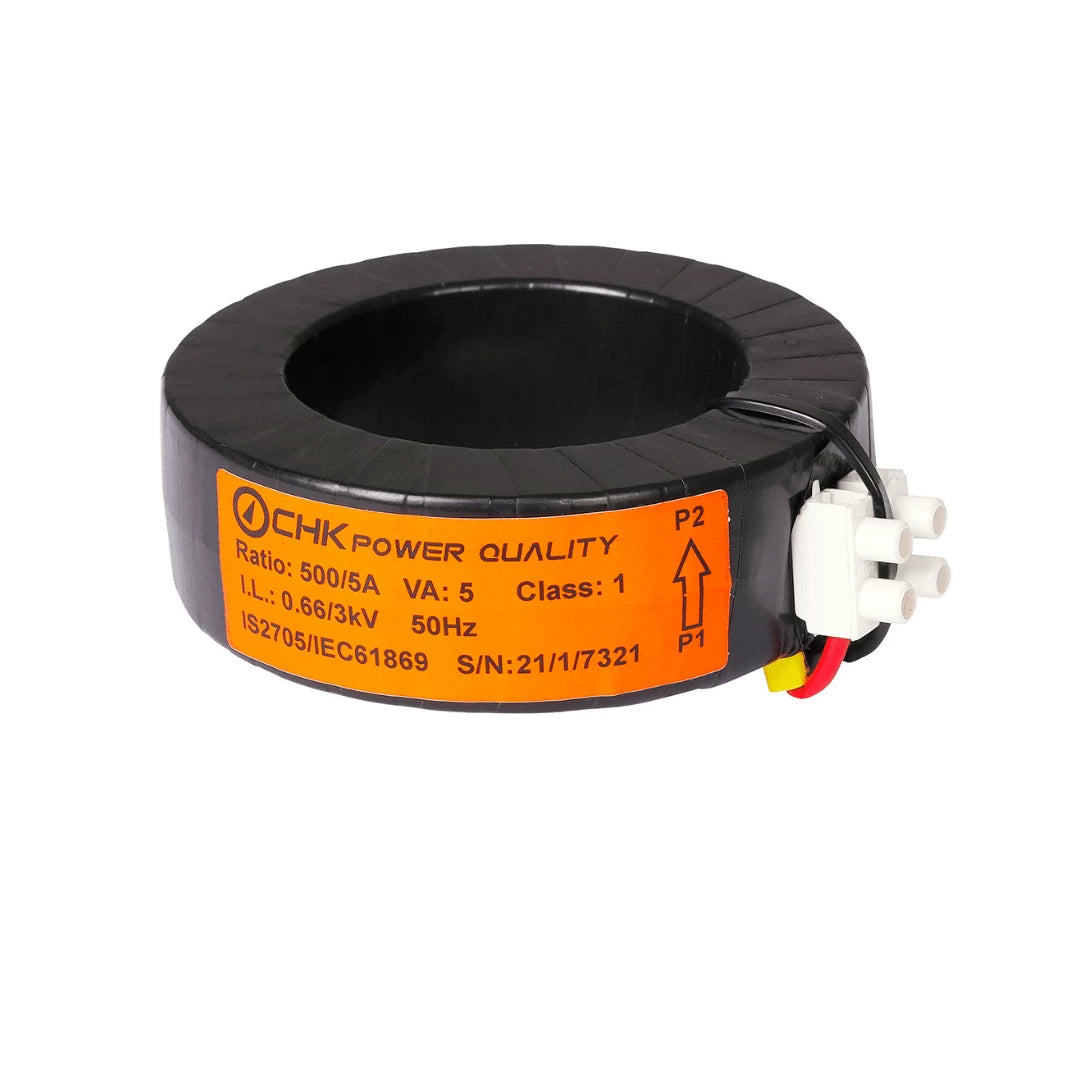

Der CBCT, auch als Nullstromwandler bekannt, wird für den Erdschluss- und Erdschluss-schutz verwendet. Im CBCT wird das dreiphasige Kabel oder die drei Einzelleiter von Dreiphasensystemen durch den Innendurchmesser des Stromwandlers geführt. Wenn das System fehlerfrei ist, fließt kein Strom im Sekundärkreis des CBCT. Bei einem Erdschluss fließt der Reststrom (Nullphasenfolgestrom) des Systems durch den Sekundärkreis des CBCT und betätigt das Relais. Um den CBCT auszulegen, müssen der Innendurchmesser des Stromwandlers, der Relaistyp, die Relais-einstellung und der primäre Betriebsstrom angegeben werden.

Kernsymmetrierende Stromwandler sind dafür vorgesehen, eine sehr empfindliche Methode zum Schutz vor Erdschlussströmen in dreiphasigen elektrischen Systemen mit geeigneten Relais zu bieten.

Kabel aller Phasen verlaufen durch den Innendurchmesser des Transformators, und bei fehlerfreiem Zustand gibt es keine Ausgangsleistung. Im Falle eines Erdschlusses entsteht ein von Null verschiedener Strom und induziert ein sich änderndes Magnetfeld im Kern, das wiederum eine Sekundärspannung erzeugt, die ein Relais betätigt (über die Bürde).

Anpassbare Parameter:

• Bemessungsprimärstrom
• Relaistyp
• Relaiseinstellung
• Bürde
• Maximale Systemspannung
• Frequenz
• Innendurchmesser des Stromwandlers
