Dreiphasen-Spannungsleitungen – MIRO Portable PQ Logger (PQ45-Serie)

Die 3-Phasen-Spannungsleitungen wurden entwickelt, um tragbare MIRO Power Quality (PQ) Logger an spannungsführende elektrische Systeme für eine genaue Spannungsmessung und -überwachung anzuschließen.

Diese Leitungen sind sowohl für den Feldeinsatz als auch für den industriellen Gebrauch konzipiert und bieten eine zuverlässige und sichere Verbindung beim Arbeiten an Schaltanlagen, Umspannwerken und anderen Dreiphaseninstallationen. Sie sind doppelt isoliert, UV-stabilisiert und für Innen- und Außenbereiche geeignet.

Verwendung

Die Leitungen werden verwendet, um den MIRO Logger an 3-Phasen-Systeme anzuschließen, um die Phasenspannung gegen Neutralleiter über alle Phasen hinweg zu messen. Je nach Modell können sie verwendet werden für:

• Standard-Dreiphasen-Sternsysteme
• Systeme, die separate Neutralleiteranschlüsse erfordern
• Komplexere Konfigurationen, einschließlich Delta-Netzwerke

Sie werden häufig bei der Inbetriebnahme, Fehlersuche und Langzeitüberwachung der Netzqualität eingesetzt.

Allgemeine Spezifikationen

• Nennwert bis 600V RMS (Phase-Phase und Phase-Erde)
• CAT IV 600V Sicherheitsbewertung
• 2 Meter Kabellänge
• 2A HRC abgesicherter Schutz (integriert, nicht austauschbar)
• Innen- und Außenanwendung
• Doppelt isolierte Konstruktion für zusätzliche Sicherheit

Verfügbare Typen

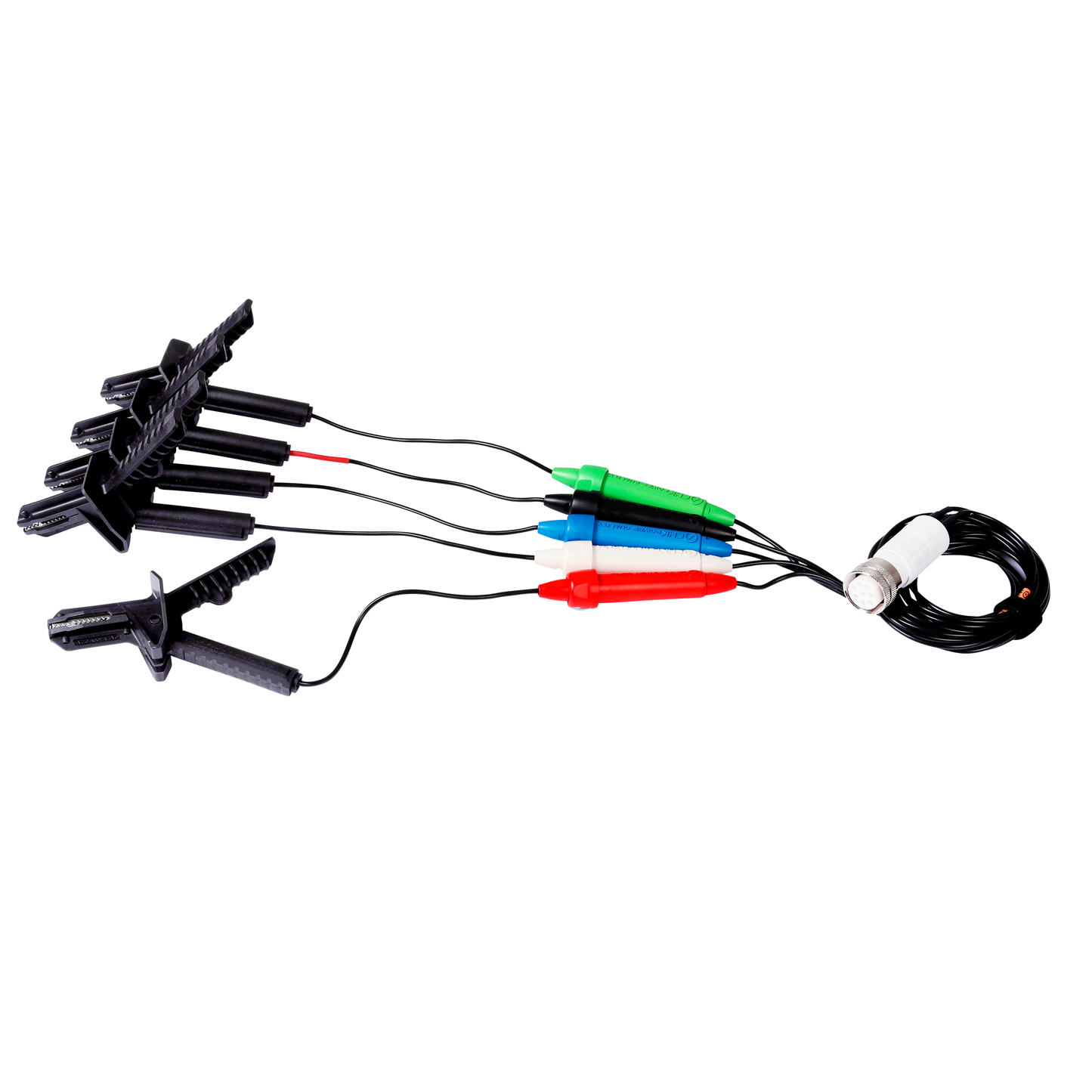

VL5-Serie – 5-Draht (3P + N + G)

Dies ist die Standardoption für die meisten Dreiphasenmessungen mit einem gemeinsamen Neutralleiter.

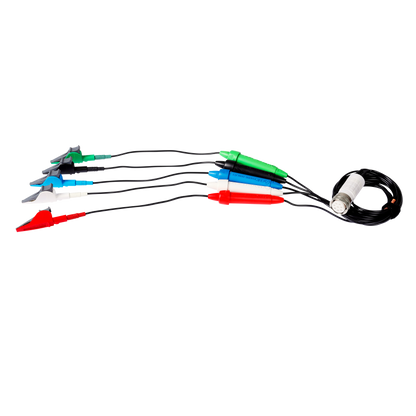

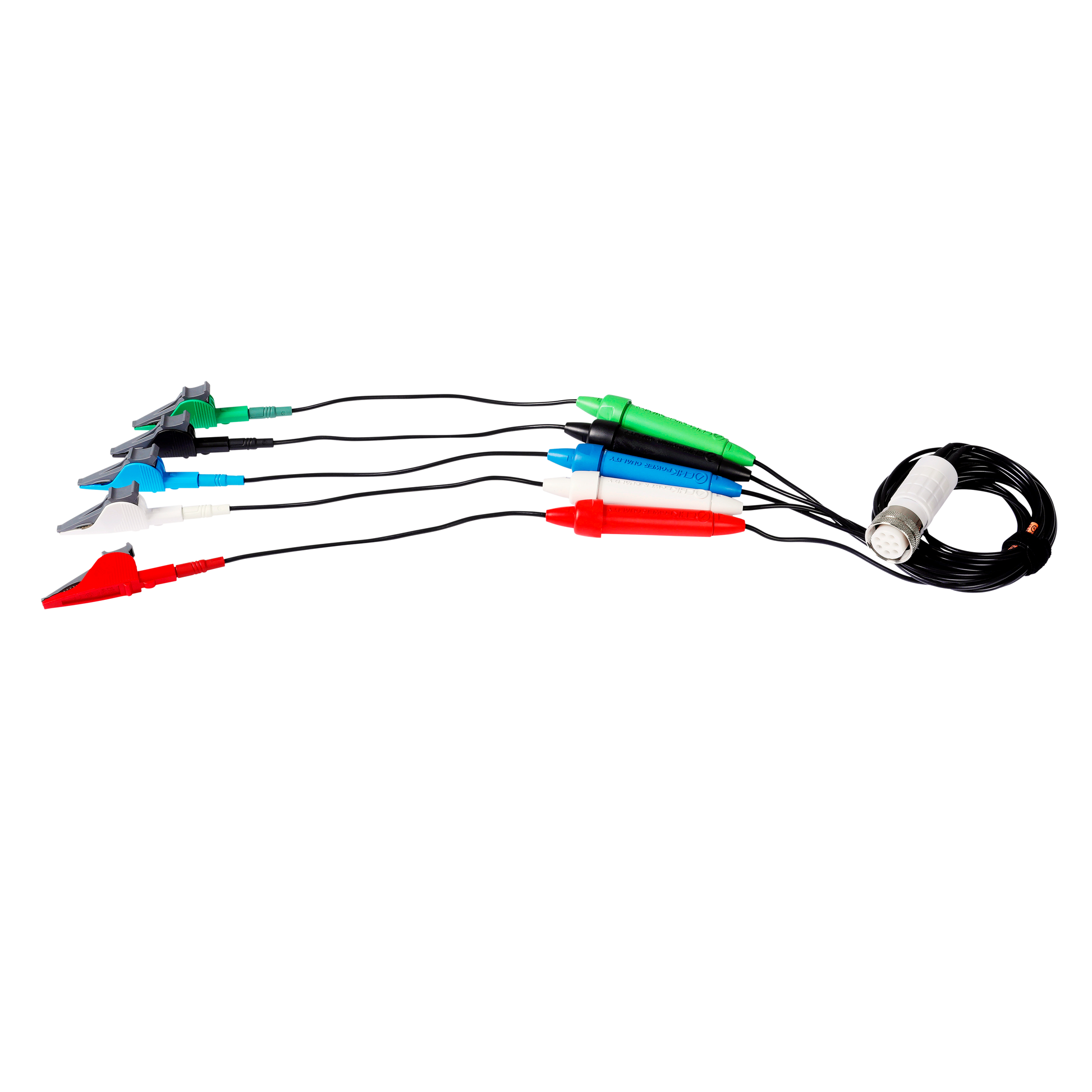

• 1AVL5-B – Bananensteckeranschluss (mit optionalen Klemmen)

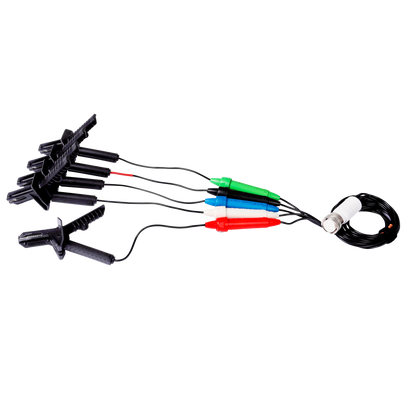

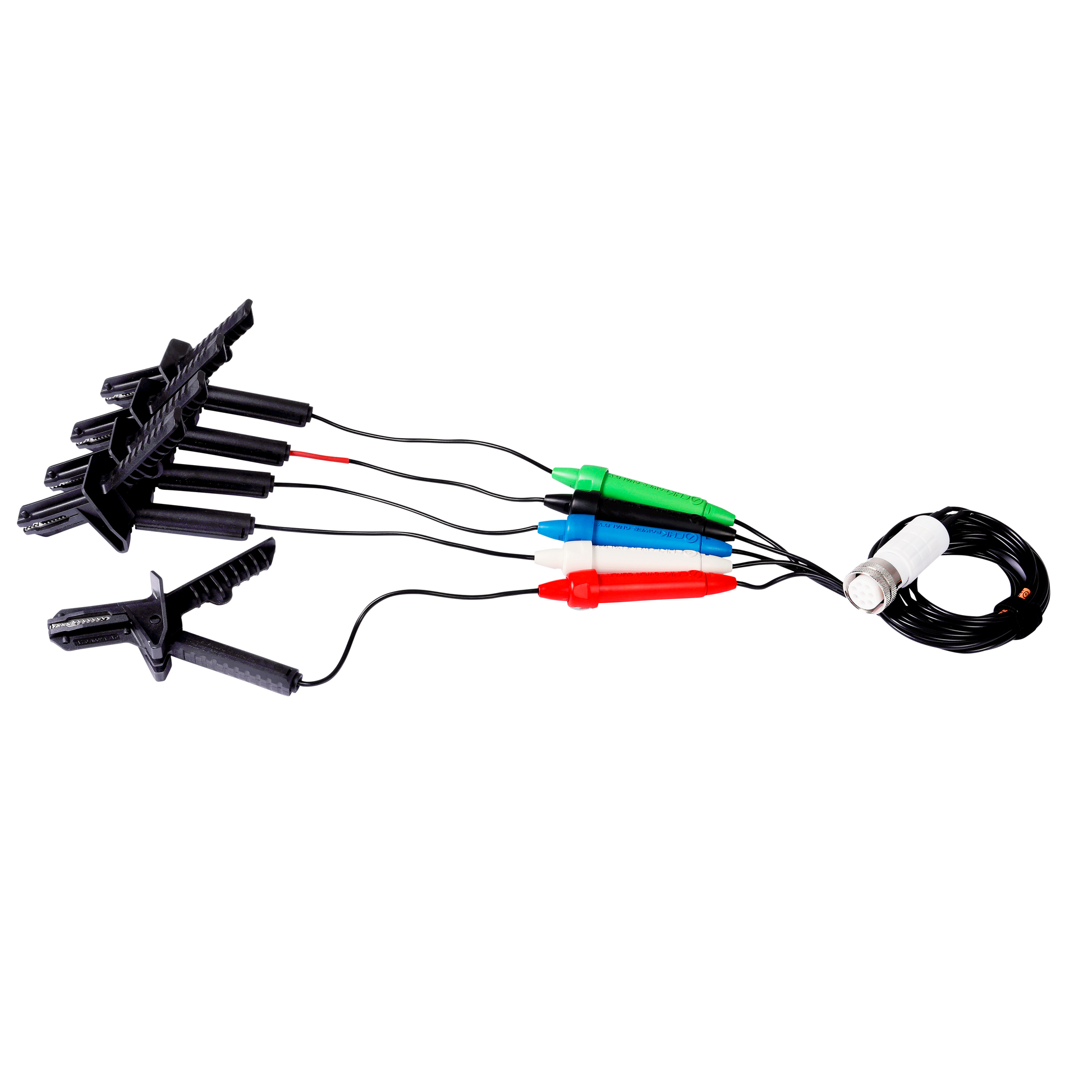

• 1AVL5-C – Große abgesicherte Klemmen für den Direktanschluss

Diese Leitungen eignen sich für typische Sternsysteme (Wye), bei denen ein gemeinsamer Neutralleiter verfügbar ist.

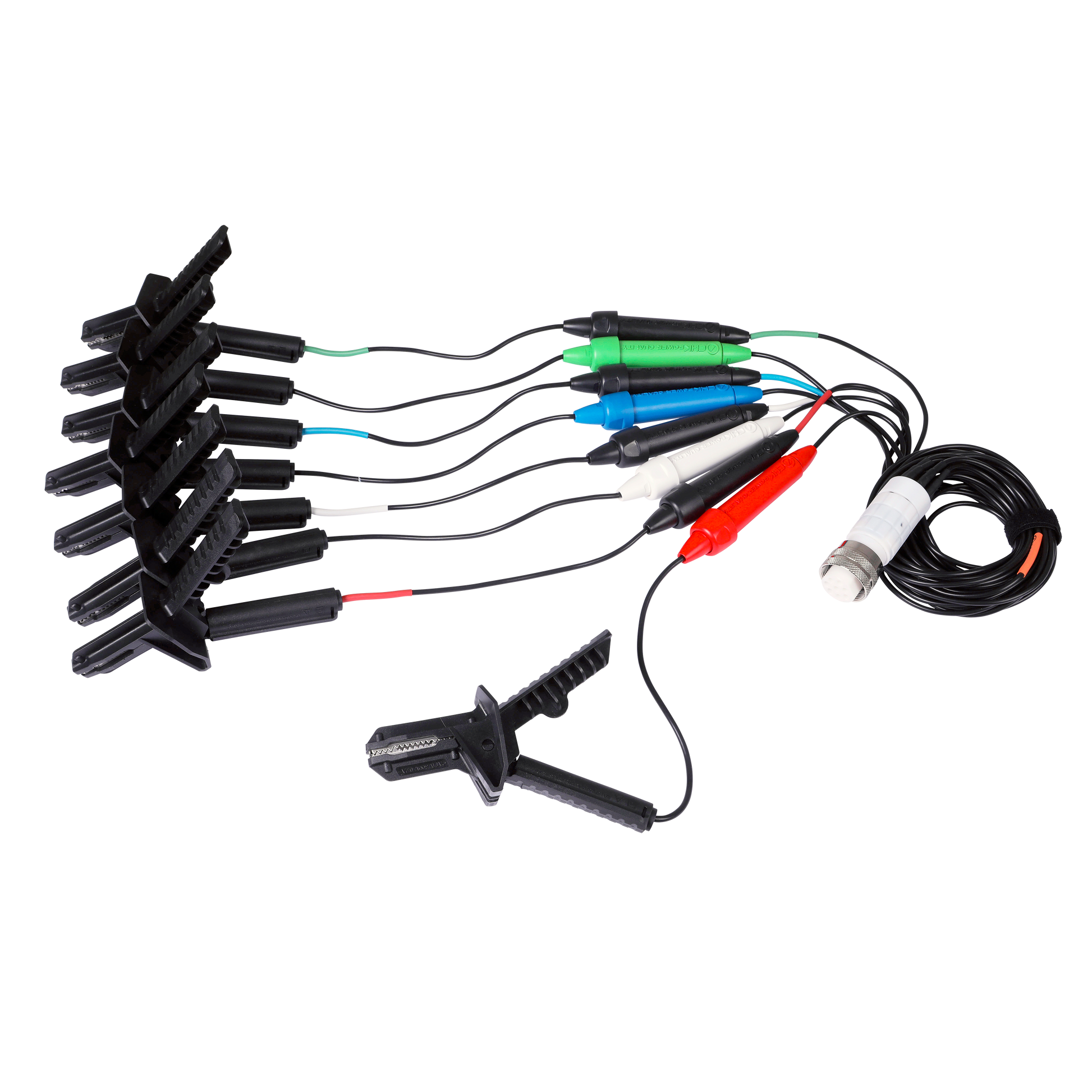

VL8-Serie – 8-Draht (3P + 3N + 2G)

Entwickelt für fortgeschrittenere Anwendungen, bei denen separate Neutralleiteranschlüsse erforderlich sind.

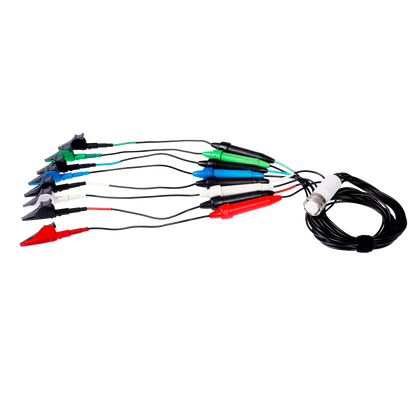

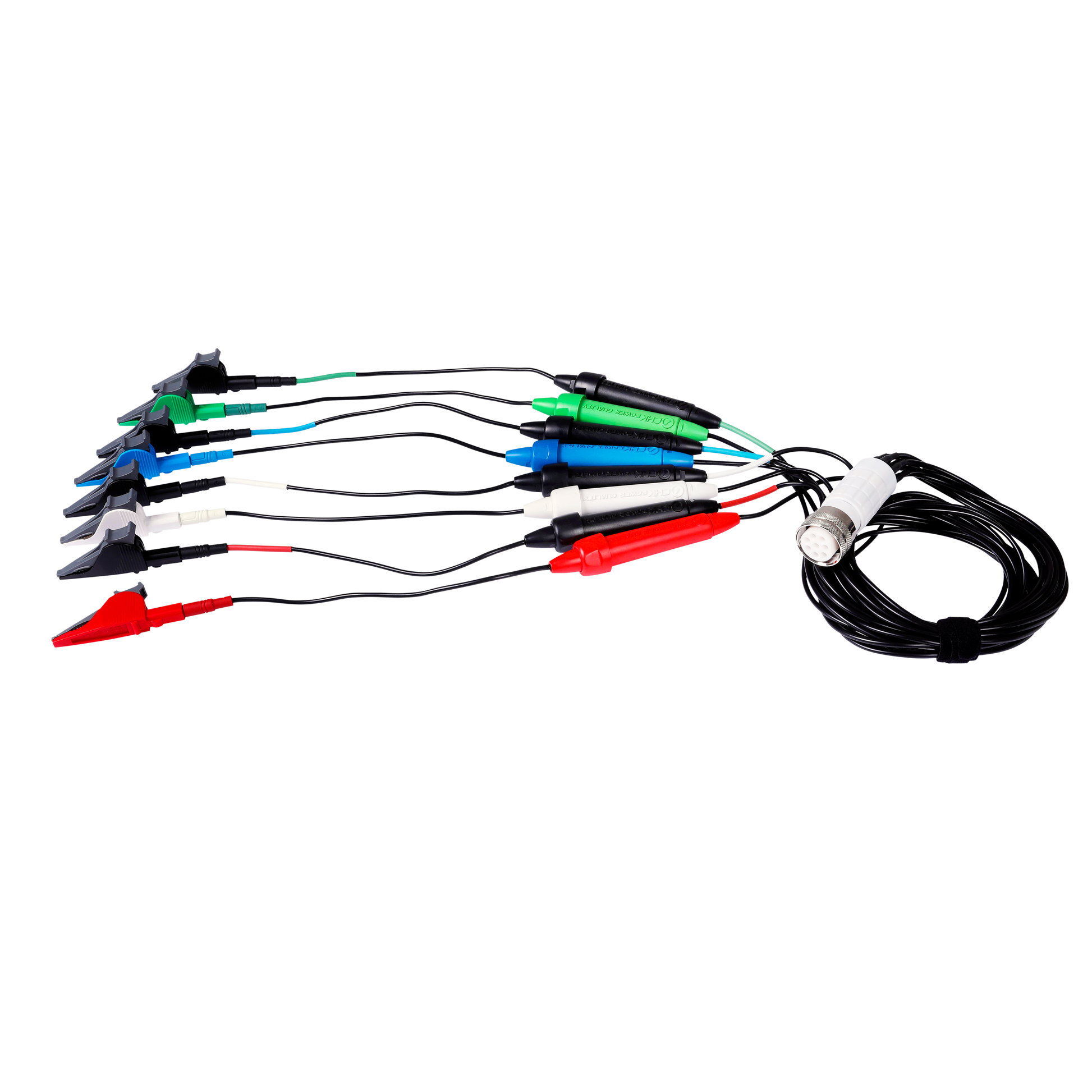

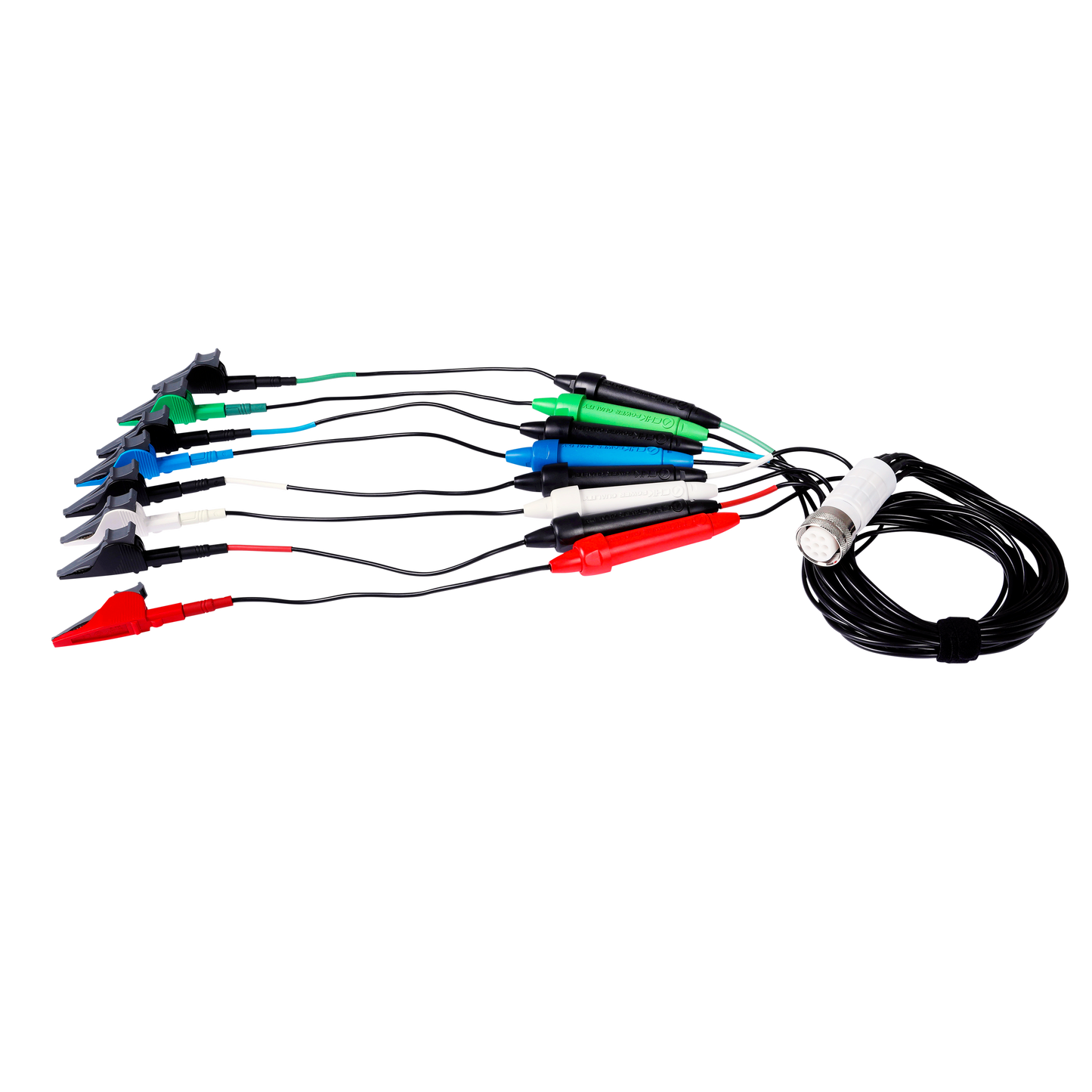

• 1AVL8 – Bananensteckeranschluss
• 1AVL8-B – Bananenstecker mit kleinen (Krokodil-)Klemmen

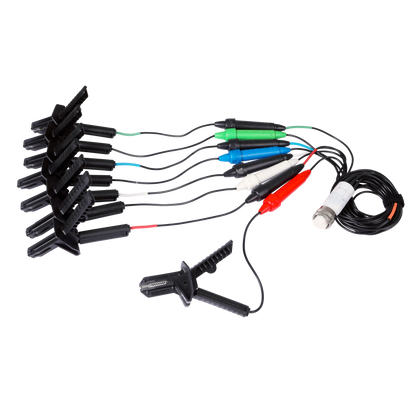

• 1AVL8-C – Große abgesicherte Klemmen

Diese Leitungen sind vielseitiger und können in Stern-, Wye- und Delta-Systemen verwendet werden.

Sicherheitshinweise

Da diese Leitungen an spannungsführende Systeme angeschlossen werden, darf die Installation nur von qualifiziertem Personal unter Verwendung geeigneter PSA durchgeführt werden. Sollten sichtbare Schäden an der Isolierung oder den Anschlüssen vorhanden sein, darf die Leitung nicht verwendet werden.
